HI-FI усилитель на LM1875 своими руками

Опубликовано: 04.09.2018

видео HI-FI усилитель на LM1875 своими руками

Hi-Fi усилитель своими руками

Микросхемы TDA2050, TDA2030 и LM1875 являются монофоническими микросхемами УНЧ. Указанные микросхемы обладают неплохими выходными показателями, за что и нашли широкое применение в промышленных аудио системах. Единственное их отличие — выходная мощность и номинал питающего напряжения. Все микросхемы питаются от двухполярного источника, поэтому указанная мощность является чисто звуковой мощностью.

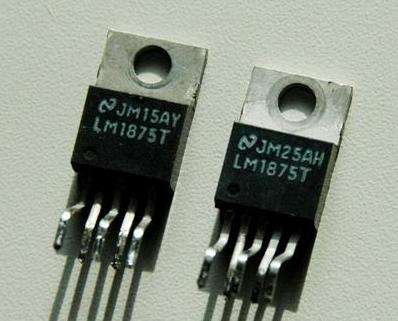

Сегодня рассмотрим схему HI-FI усилителя низкой частоты на основе микросхемы LM1875. Опыт показывает, что эта микросхема звучит лучше остальных, хотя возможно я ошибаюсь. Она стоит на порядок дороже микросхемы TDA2050, думаю, что это неспроста.


Усилитель звука HI-FI Т класс TA2024 для колонок компьютера

LM1875 широко применяется в аудио системах 2:1, 3:1 и 5:1. Не стоит поднимать номинал входного напряжения более ±25V, хотя схема работает нормально и с питанием ±25V. На этой микросхеме можно построить высококачественный усилитель класса AB. Такой усилитель относится к категории HI-FI и развивает выходную мощность порядка 20 ватт. Выходная мощность может доходить до 30 ватт (если повысить напряжение питания), но после 20 ватт коэффициент гармоник резко возрастает.


Как сделать HiFi Усилитель 18W на TDA2030A своими руками

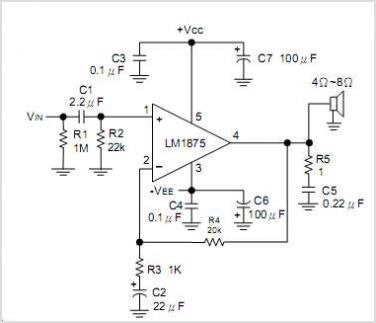

Схема hi fi усилителя

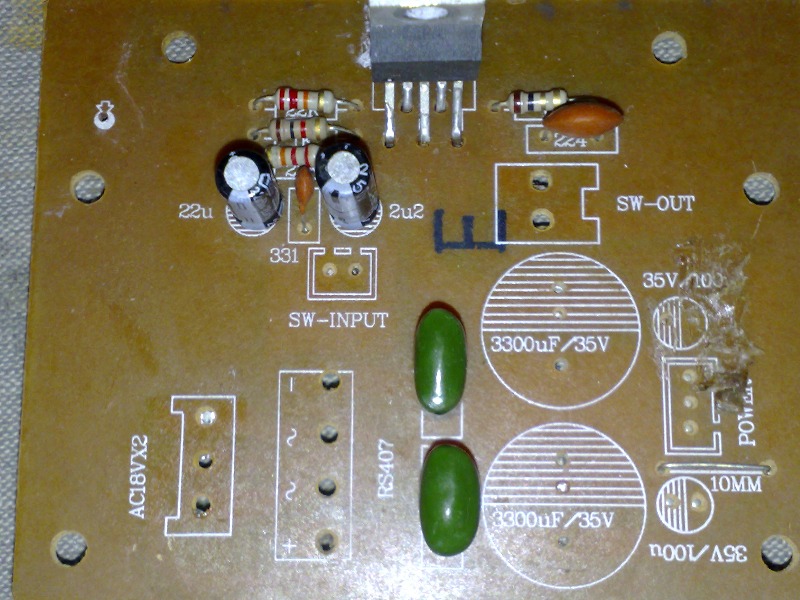

Итак, чтобы собрать HI-FI усилитель своими руками, потребуется отыскать необходимые компоненты. В качестве питающего трансформатора годится любой сетевой трансформатор с мощностью более 40 ватт. Для фильтров нужно использовать электролитические конденсаторы с напряжением не менее 35 Вольт, емкость нужно брать побольше (2200мкФ и более). В моем случае усилитель питается от тороидального трансформатора с мощностью в 100 ватт, на плече 20 Вольт — это номинальное напряжение питания для этой микросхемы.

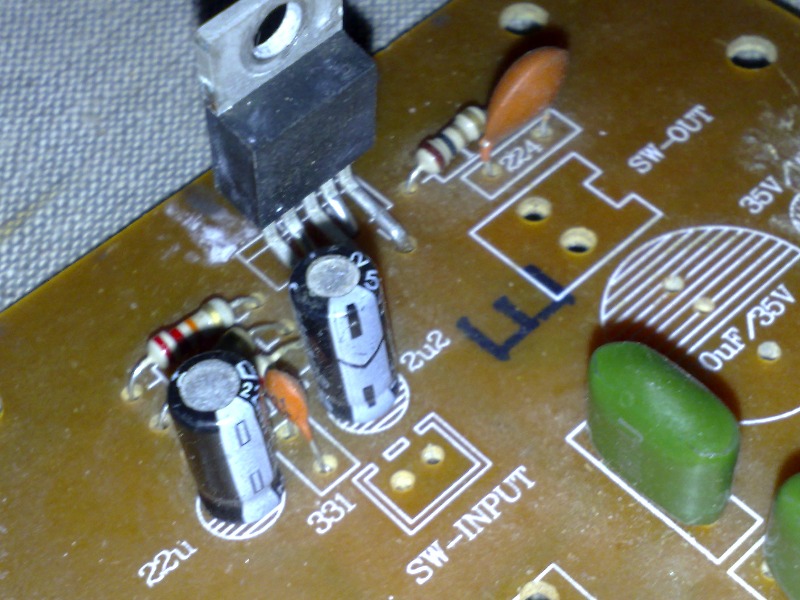

Важную роль играет теплоотвод, желательно укрепить микросхему на теплоотвод заранее намазав термопасту. Существует два основных варианта умощнения схемы — мостовая схема с применением двух микросхем и усиление с использованием дополнительного выходного каскада, но об этом мы поговорим в другой раз.
